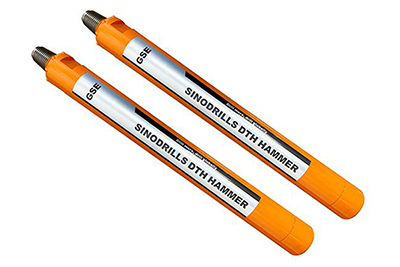

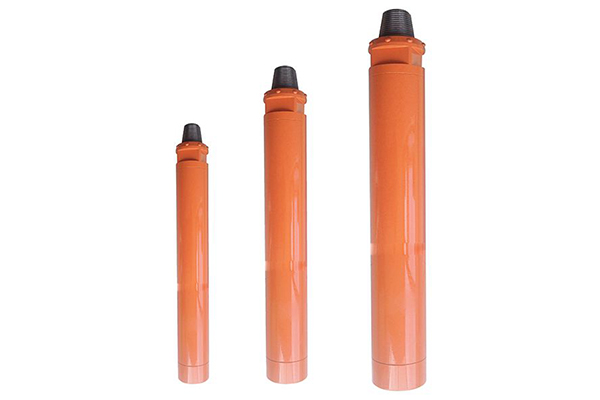

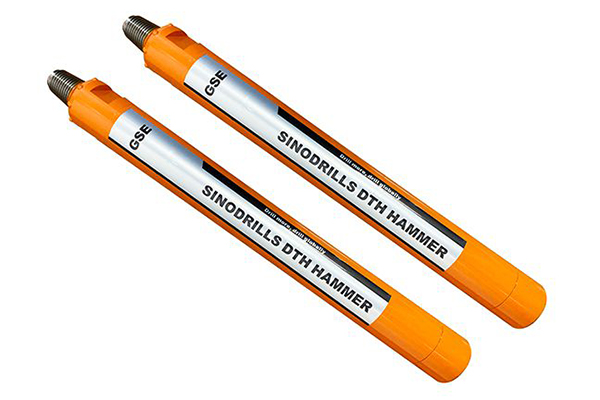

Martillo de Fondo (DTH)

Martillo de Fondo (DTH)
Martillo de Fondo (DTH) Martillo de Fondo (DTH) Martillo de Fondo (DTH)

El martillo DTH utiliza aire comprimido para generar una fuerza de impacto, que impulsa la broca para romper la roca.

Características
  • Hecho con materiales de alta calidad, procesamiento CNC fino, tratamiento térmico y diseño optimizado;
  • Tienen una buena estabilidad y fiabilidad;
  • Alta frecuencia de impacto;
  • Reducción del consumo de aire comprimido;
  • Larga vida útil
Aplicaciones

Minería, canteras, perforación de pozos de agua, perforación de pozos geotérmicos, cimenntación, etc.

Consulta
Estructura
  • Martillo de Fondo (DTH)
  • 01- Top sub
    02 - junta tórica
    03- válvula de retención
    04- resorte
    05- arandela de acero
    06- válvula rígida
    07- junta tórica
    08- cilindro interno
    09- pistón
    10- tubo exterior
    11- anillo de retención de broca
    12- junta tórica
    13- portabrocas

Martillo DTH GSE-DHD3.5

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
22.62kgs 80mm 808mm 32 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
90mm-105mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
4.5 9.5 12.5

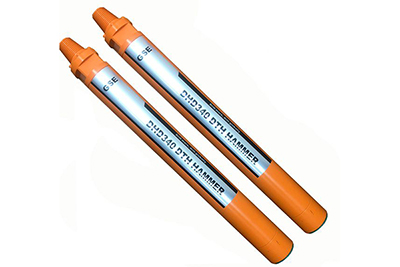

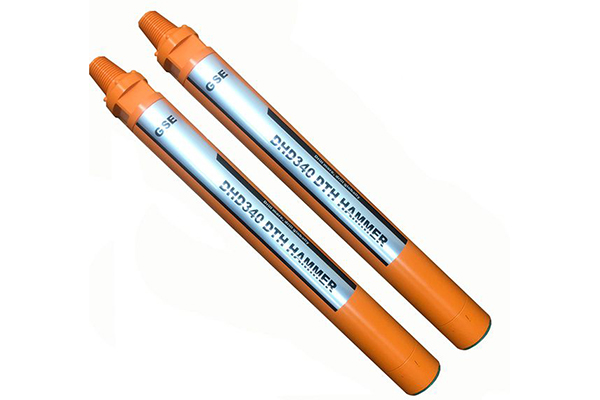

Martillo DTH GSE-DHD340

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
38.00kgs 99mm 881mm 31 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
5 10.2 15

Martillo DTH GSE- DHD350

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
74.0kgs 126mm 1028mm 30 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
134mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 14.7 19.5

Martillo DTH GSE-DHD360

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
112kgs 144mm 1135mm 28 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
154mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
8.7 14.5 25

Martillo DTH GSE- DHD380

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
180.0kgs 182mm 1228mm 23 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
12 26 35

Martillo DTH GSE-QL40

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
39.5kgs 99mm 952mm 31 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
5 10 15

Martillo DTH GSE-QL50

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
74kgs 126mm 1079mm 30 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
134mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 14.7 19.5

Martillo DTH GSE-QL60

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
110kgs 144mm 1080mm 28 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
154mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
8.7 14.5 25

Martillo DTH GSE-QL80

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
182kgs 182mm 1211mm 23 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
12 26 35

Martillo DTH GSE-Misssion30

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
23kgs 80mm 909mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
90mm-105mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
3.8 8 11.5

Martillo DTH GSE-Misssion40

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
41kgs 99mm 955mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
4.5 9 14

Martillo DTH GSE-Misssion50

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
74.0kgs 126mm 1079mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
134mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
6.5 12.5 17

Martillo DTH GSE-Misssion60

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
105kgs 144mm 1108mm 30 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
152mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 16 24

Martillo DTH GSE-Misssion80

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
193kgs 182mm 1298mm 25 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
10 24 33

Martillo DTH GSE-SD4

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
39kgs 99mm 932mm 31 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
5 10.2 15

Martillo DTH GSE-SD5

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
74kgs 126 mm 1043mm 30 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
138mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 14.7 19.5

Martillo DTH GSE-SD6

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
113kgs 144 mm 1150mm 28 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
154mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
8.7 14.5 25

Martillo DTH GSE-SD8

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
182kgs 182mm 1199mm 23 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
12 26 35

Martillo DTH GSE-DHD2.5N

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
17.5kgs 70mm 806mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
76mm-80mm 8 bar-24 bar @ 10 bar @18 bar @ 24 bar
2 4 6

Martillo DTH GSE-DHD3.5N

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
24.5kgs 80mm 863mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
90mm-105mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
3.8 8 11.5

Martillo DTH GSE-DHD340N

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
40.5kgs 99mm 936mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
54.5 9 14

Martillo DTH GSE- DHD350N

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
74.0kgs 126mm 1081mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
138mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
6.5 12.5 17

Martillo DTH GSE-DHD360N

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
106kgs 144mm 1187mm 30 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
152mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 16 24

Martillo DTH GSE- DHD380N

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
195kgs 182mm 1318mm 25 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
10 24 33

Martillo DTH GSE-QL50N

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
73kgs 126mm 1061mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
138mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
6.5 12.5 17

Martillo DTH GSE-QL60N

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
108kgs 144mm 1131mm 30 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
152mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 16 24

Martillo DTH GSE-QL80N

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
193.5kgs 182mm 1300mm 25 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
10 24 33

Martillo DTH GSE-W30

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
19kgs 80mm 725mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
90mm-110mm 6 bar-20 bar @ 8 bar @18 bar
3.8 8

Martillo DTH GSE-W40

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
31kgs 99mm 730 mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
110mm-130mm 6 bar-20 bar @ 8 bar @18 bar
4.5 9

Martillo DTH GSE-W50

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
54kgs 126mm 808mm 33 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
138mm-152mm 6 bar-20 bar @ 8 bar @18 bar
6.5 12.5

Martillo DTH GSE-W60

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
84kgs 144mm 936mm 30 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
154mm-178mm 6 bar-20 bar @ 8 bar @18 bar
6.5 15

Martillo DTH GSE-W80

Peso neto Diámetro externo Longitud del martillo DTH sin brocas Frecuencia a 18 bar
165kgs 182mm 1112 mm 25 HZ
Tamaño de agujero recomendado Presión de trabajo Consumo de aire: M3 (CBM)/min
203mm-305mm 6 bar-20 bar @ 8 bar @18 bar
10 26
