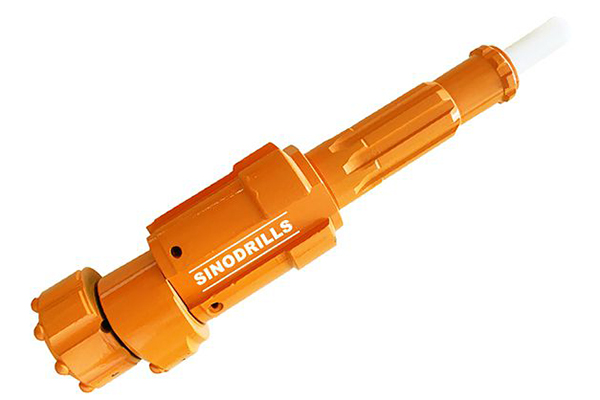

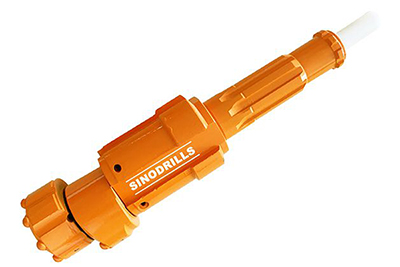

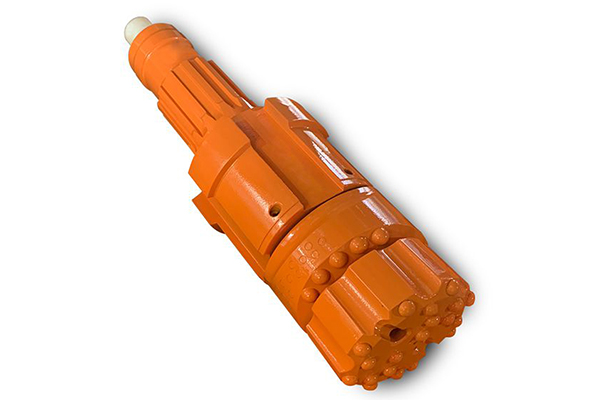

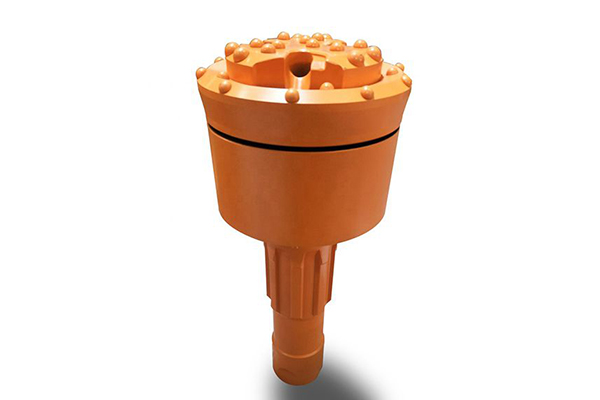

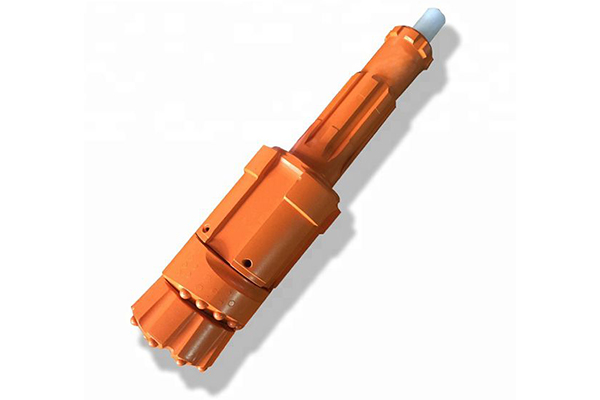

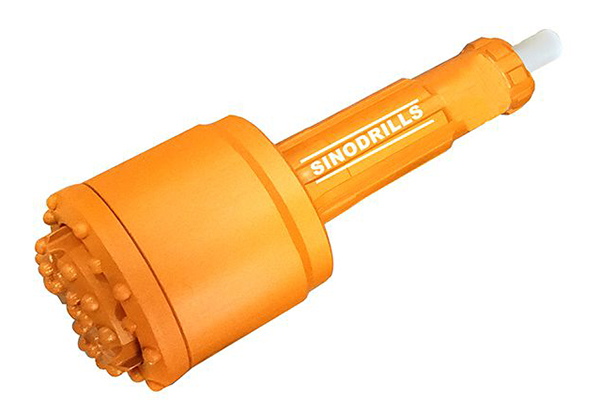

Sistema de Perforación OD (con Tuberías de Revestimiento)
La perforación con tuberías de revestimiento, también conocida como revestimiento durante la perforación (CwD) es un concepto que combina dos procesos que consumen mucho tiempo, a saber, la perforación y la revestimiento, y los realiza simultáneamente. Durante el proceso CwD, impulsada por un martillo de fondo (DTH), una broca de pilotaje central impulsa una broca de anillo para perforar un agujero lo suficientemente ancho para que un tubo de revestimiento se deslice hacia abajo, por lo que los procesos de perforación y revestimiento se realizan al mismo tiempo.
Características
- Tipos completos de herramientas de perforación ideales para diversos diámetroos de tuberías de revestimiento.
- El uso de materiales de acero aleado de alta calidad y un proceso de fabricación CNC fino, garantiza una excelente estabilidad y confiabilidad.
- Costos asequibles gracias a la producción en masa.
Perforación de pozos de agua, perforación de pozos geotérmicos, pilotaje de cimientos, prospección geológica, etc.
Tubería de revestimiento permanente
- Cuando se inicia la perforación, la broca central impulsa la broca anular para perforar un agujero lo suficientemente ancho como para permitir que el tubo de revestimiento se deslice hacia abajo.
- Una vez alcanzado el lecho de roca, la herramienta se gira en sentido inverso para sacar la broca central del agujero y colocar el anillo.
- Vierta el hormigón y proceda a realizar el siguiente paso
Tubería de revestimiento removible
- Al iniciar la perforación, la broca central impulsa la broca anular para perforar un orificio lo suficientemente ancho para que la tubería de revestimiento se deslice hacia abajo.
- Cuando se alcance el lecho rocoso, invierta la barra de perforación y extraiga la broca central del orificio.
- Saque el tubo de la carcasa con el anillo colocado mientras vierte el hormigón.
| A | B | C | D | E | |
| Diá. externo de | Espesor máx. de la | Diá. externo de | Diá. interior de broca anular | Diá. maximo de | Martillo |
| tubería de revestimiento | pared del tubo | broca anular | (mm) | broca piloto | compatible |
| (mm) | (mm) | (mm) | (mm) | (pulgadas) | |
| 114 | 8 | 126 | 87 | 85 | 3.5" |
| 127 | 10 | 138 | 95 | 94 | 3.5" |
| 139.7 | 5 | 160 | 116.5 | 115 | 4" |
| 152.4 | 5.5 | 170 | 126 | 124 | 5" |
| 168.3 | 5.5 | 190 | 142 | 140 | 5" |
| 177.8 | 7 | 200 | 153.5 | 152 | 6" |
| 193.7 | 5.5 | 220 | 167 | 165 | 6" |
| 219.1 | 6.5 | 246 | 190.5 | 188 | 6" |
| 273 | 8 | 303 | 240 | 238 | 8" |
| 323.9 | 10 | 350 | 282 | 280 | 10" |
| 406 | 12.7 | 442 | 350 | 345 | 12" |
| 508 | 12.7 | 545 | 450 | 445 | 18" |
| 560 | 12.7 | 595 | 500 | 495 | 18" |
| 610 | 12.7 | 645 | 550 | 545 | 18" |
