Brocas para Perforación Martillo en Fondo (DTH)

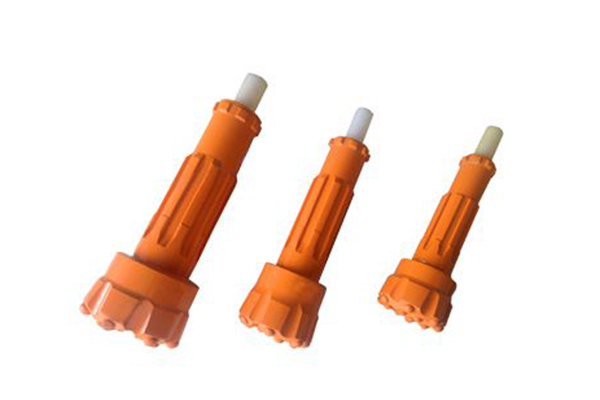

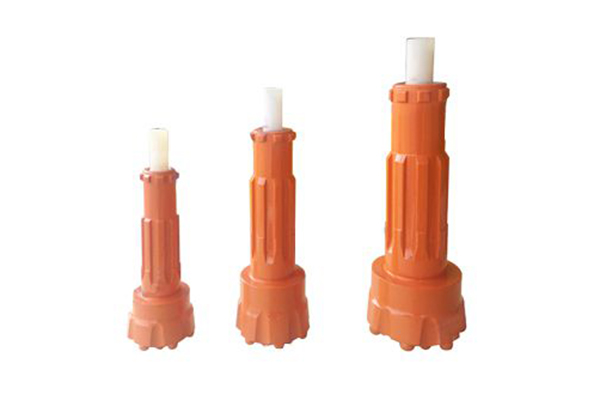

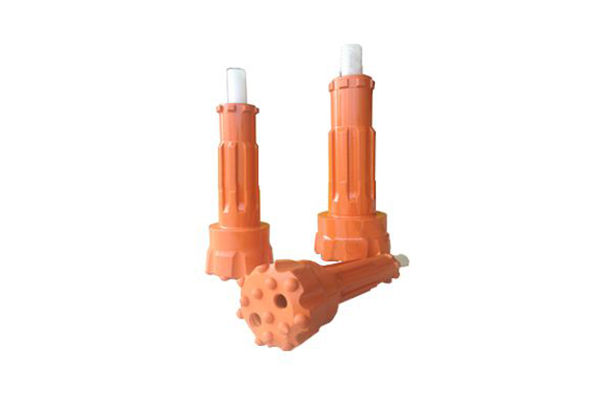

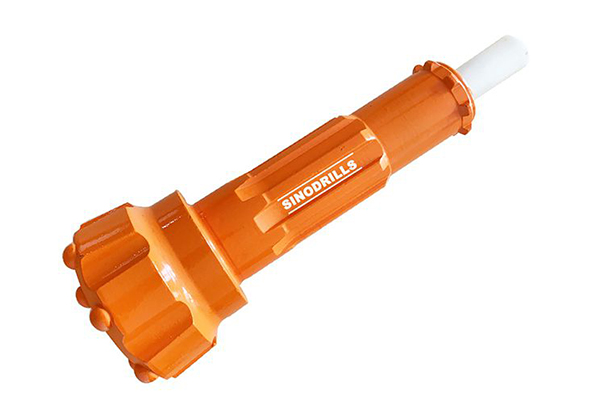

Estas brocas son accionadas por un martillo en fondo (también conocido como martillo DTH), para perforar y triturar rocas mediante impactos.

Características

Botones de aleación Premium YK05 o Element T6;
Faldón hecho de aleación de acero de alta calidad;
Los faldones están procesados por nitruración, para lograr una mejor calidad de uso;
El rango de tamaños y especificaciones es compatible con la mayoría de los martillos DTH de marcas convencionales.

Aplicaciones

Minería, explotación de canteras, perforación de pozos de agua, perforación de pozos geotérmicos, pilotes de cimentación, etc.

Consulta

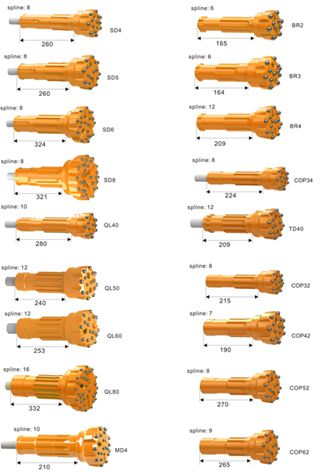

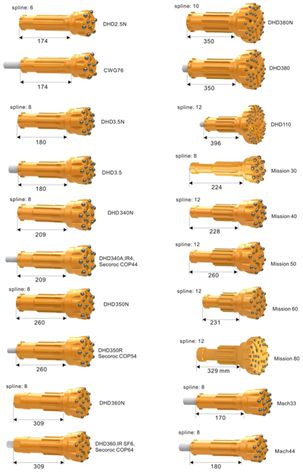

Identificación de broas DTH

Diseño y selección de cabezales de brocas DTH

Frente plano: Botones esféricos

Aplicaciones: Para perforar rocas duras y/o abrasivas

Frente plano: Botones esféricos, botones frontales balísticos

Aplicaciones: Para perforar rocas de dureza media a alta o rocas moderadamente abrasivas.

Frente convexo: Balístico

Aplicaciones: Para perforar a rocas no abrasivas a altas velocidades.

Frente cóncavo: Balístico

Aplicaciones: Adecuado para perforación de dureza media, control máximo de la pendiente del pozo.

Selección de las formas de los botones

Botones hemisféricos Botones universales para todo tipo de formaciones rocosas. Especialmente adecuados para rocas muy duras y abrasivas.

Botones parabólicos (semi-balísticos) Excelente penetración en rocas, pero solo aptos para formaciones rocosas de dureza media y menos abrasivas.

Botones balísticos Similar a los botones parabólicos, se utilizan para la formación de rocas blandas a medianamente duras y no tan abrasivas. Se caracterizan por su excelente tasa de penetración en rocas.

Brocas DTH de botones

Brocas de botones para martillo DTH de 2 pulgadas
Estilo de culata	Diámetro en mm	Frente plano	Frente convexo	Frente cóncavo	Peso aprox.	Código de producto
BR 2	70	√	√		2.5kgs	BR2-70
	76	√	√		2.6kgs	BR2-76
	80	√	√		2.7 kgs	BR2-80
	90	√	√		3.5 kgs	BR2-90

Brocas de botón de martillo DTH de 3 pulgadas
Estilo de culata	Diámetro en mm	Frente plano	Frente convexo	Frente cóncavo	Peso aprox.	Código de producto
	85	√	√		3.0 kgs	BR3-85
	90	√	√		3.4 kgs	BR3-90
BR 3	95	√	√		3.8 kgs	BR3-95
	100	√	√	√	4.5 kgs	BR3-100
	105	√	√	√	5.2 kgs	BR3-105
	85	√	√		3.6kgs	Mach33-85
	90	√	√		3.7 kgs	Mach33-90
Mach 303	95	√	√		4.0 kgs	Mach33-95
	100	√	√	√	4.5 kgs	Mach33-100
	105	√	√	√	5.5 kgs	Mach33-105
	85	√	√		5.0 kgs	DHD3.5-85
	90	√	√		5.8 kgs	DHD3.5-90
DHD3.5	95	√	√		5.9 kgs	DHD3.5-95
	100	√	√	√	6.1 kgs	DHD3.5-100
	105	√	√	√	6.3 kgs	DHD3.5-105
	85	√	√		4.5 kgs	COP32-85
	90	√	√		4.6 kgs	COP32-90
COP 32	95	√	√		4.7 kgs	COP32-95
	100	√	√	√	4.8 kgs	COP32-100
	105			√	4.9 kgs	COP32-105
	85	√	√		5.0 kgs	COP34-85
	90	√	√		5.7kgs	COP34-90
COP 34	95	√	√		5.8 kgs	COP34-95
	100	√	√	√	6.0 kgs	COP34-100
	105	√	√	√	6.2 kgs	COP34-105
	85	√	√		4.6 kgs	Mission30-85
	90	√	√		4.7 kgs	Mission30-90
Mission 30	95	√	√		4.9 kgs	Mission30-95
	100	√	√	√	5.3 kgs	Mission30-100
	105	√	√	√	5.4 kgs	Mission30-105

Brocas de botón de martillo DTH de 5 pulgadas
Estilo de culata	Diámetro en mm	Frente plano	Frente convexo	Frente cóncavo	Peso aprox.	Código de producto
	135	√	√	√	16.2 kgs	DHD350-135
	140	√	√	√	16.5 kgs	DHD350-140
DHD350R	146	√	√	√	17.0 kgs	DHD350-146
	152	√	√	√	17.8 kgs	DHD350-152
	165	√	√	√	18.5 kgs	DHD350-165
	135	√	√	√	16.0 kgs	MACH50-135
	140	√	√	√	16.5 kgs	MACH50-140
MACH50	146	√	√	√	17.8 kgs	MACH50-146
	152	√	√	√	18.0 kgs	MACH50-152
	165	√	√	√	18.5 kgs	MACH50-165
	135	√	√	√	16.2 kgs	QL50-135
	140	√	√	√	16.6 kgs	QL50-140
QL 50	146	√	√	√	17.1 kgs	QL50-146
	152	√	√	√	17.8 kgs	QL50-152
	165	√	√	√	18.0 kgs	QL50-165
	135	√	√	√	14.0 kgs	Mission50-135
	140	√	√	√	15.0 kgs	Mission50-140
Mission 50	146	√	√	√	16.0 kgs	Mission50-146
	152	√	√	√	17.1 kgs	Mission50-152
	165	√	√	√	18.0 kgs	Mission50-165
	135	√	√	√	14.5 kgs	SD5-135
	140	√	√	√	15.5 kgs	SD5-140
SD 5	146	√	√	√	16.5 kgs	SD5-146
	152	√	√	√	18.0 kgs	SD5-152
	165	√	√	√	19.0 kgs	SD5-165

Brocas de botón de martillo DTH de 6 pulgadas
Estilo de culata	Diámetro en mm	Frente plano	Frente convexo	Frente cóncavo	Peso aprox.	Código de producto
DHD360	152	√	√	√	23.3kgs	DHD360-152
	165	√	√	√	25.2 kgs	DHD360-165
	171	√	√	√	25.8 kgs	DHD360-171
	190	√	√	√	28.5 kgs	DHD360-190
	203	√	√	√	29.5 kgs	DHD360-203
	152	√	√	√	22.3 kgs	QL60-152
	165	√	√	√	24.4kgs	QL60-165
QL 60	171	√	√	√	24.8 kgs	QL60-171
	190	√	√	√	29.0 kgs	QL60-190
	203	√	√	√	33.0 kgs	QL60-203
	152	√	√	√	21.8 kgs	Mission60-152
	165	√	√	√	23.5 kgs	Mission60-165
Mission 60	171	√	√	√	25.0 kgs	Mission60-171
	190	√	√	√	27.0 kgs	Mission60-190
	203	√	√	√	29.1 kgs	Mission60-203
	152	√	√	√	27.0 kgs	SD6-152
	165	√	√	√	28.0 kgs	SD6-165
SD 6	171	√	√	√	31.0 kgs	SD6-171
	190	√	√	√	33.0 kgs	SD6-190
	203	√	√	√	35.0 kgs	SD6-203

Brocas de botón de martillo DTH de 8 pulgadas
Estilo de culata	Diámetro en mm	Frente plano	Frente convexo	Frente cóncavo	Peso aprox.	Código de producto
	203	√		√	48.1 kgs	DHD380-203
	216	√		√	52.0 kgs	DHD380-216
DHD380	241	√		√	58.7kgs	DHD380-241
	254	√		√	60.4 kgs	DHD380-254
	292	√		√	80.1 kgs	DHD380-292
	305	√		√	83.5kgs	DHD380-305
	203	√		√	48.5 kgs	QL80-203
	216	√		√	50.1 kgs	QL80-216
QL 80	241	√		√	60.1 kgs	QL80-241
	254	√		√	62.5 kgs	QL80-254
	292	√		√	85.0 kgs	QL80-292
	305	√		√	83.9 kgs	QL80-305
	203	√		√	41.0 kgs	Mission80-203
	216	√		√	42.0 kgs	Mission80-216
Mission 80	241	√		√	56.0 kgs	Mission80-241
	254	√		√	57.0 kgs	Mission80-254
	292	√		√	71.5 kgs	Mission80-292
	305	√		√	77.0 kgs	Mission80-305
	203	√		√	42.0 kgs	SD8-203
	216	√		√	54.0 kgs	SD8-216
SD 8	241	√		√	63.0 kgs	SD8-241
	254	√		√	67.0 kgs	SD8-254
	292	√		√	85.0 kgs	SD8-292
	305	√		√	94.0 kgs	SD8-305

Notas:

1. Los diámetros anteriores son solo algunas de nuestras configuraciones estándar. También tenemos otros diámetros disponibles a pedido.
2. Los pesos unitarios para cada tamaño son solo referenciales.
3. Al confirmar el pedido, se debe confirmar el diseño frontal, forma del botón, configuración del botón y el número de punzones.
4. Tenga cuidado al elegir brocas de botones de gran diámetro, ya que pueden ser demasiado grandes.
