Barra Autoperforante

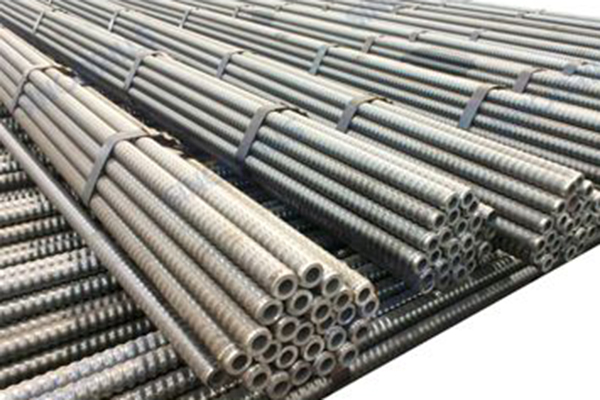

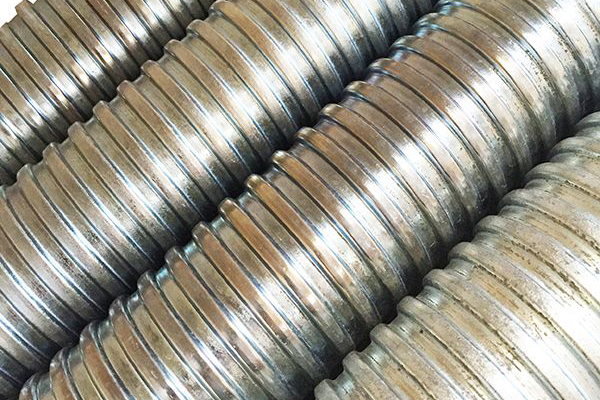

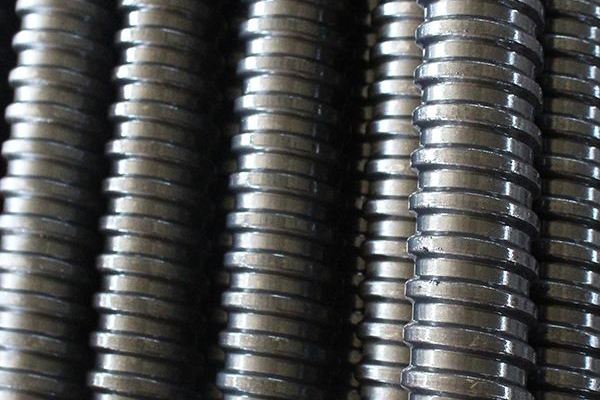

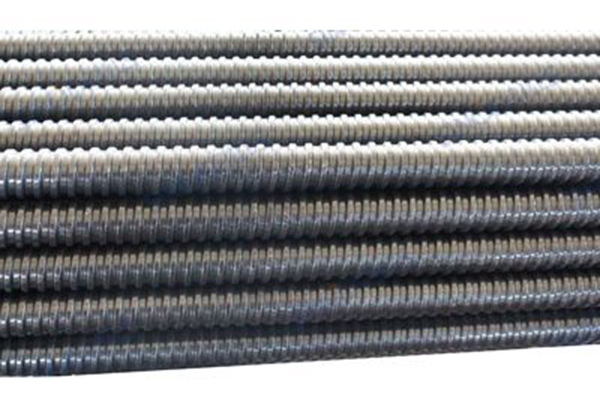

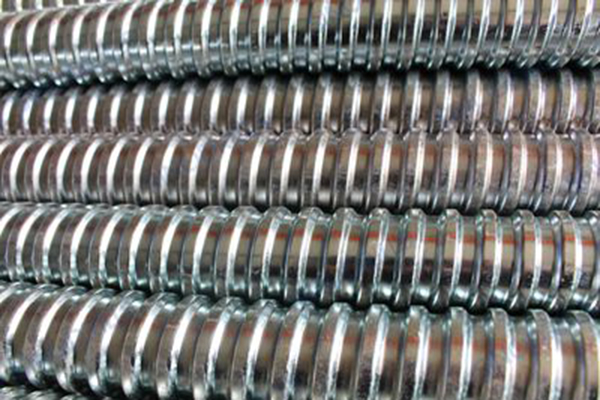

La barra roscada hueca es el cuerpo principal de un sistema de anclaje autoperforante. Se trata de un tubo de acero hueco con una rosca circular externa. El anclaje hueco está conectado a una broca de anclaje por un lado y a una placa con tuerca por el otro; dos anclajes huecos pueden conectarse entre sí mediante un acoplamiento para tareas que requieran anclajes más largos.
- Calidad estable;
- Roscado compatible con las normas ISO y otras normas internacionales;
- Buen rendimiento mecánico.
Se puede utilizar como pre-soporte, micropilote de cimentación, anclaje de pendientes, etc.
Parámetros
Tamaño | Diá. externo (mm) | Diá. interior (mm) | Carga máx. (KN) | Carga de rendimiento (KN) | Peso (kg/metro) |
R25N-14 | 25 | 14 | 200 | 150 | 2.3 |
R32L-22 | 32 | 22 | 210 | 160 | 2.8 |
R32N-21 | 32 | 21 | 280 | 230 | 2.9 |
R32N-18.5 | 32 | 18.5 | 280 | 230 | 3.4 |
R32S-17.5 | 32 | 17.5 | 360 | 280 | 3.5 |
R32S-15 | 32 | 15 | 360 | 280 | 4.1 |
R32SS-14 | 32 | 14 | 405 | 350 | 4.3 |
R38N-21 | 38 | 21 | 500 | 400 | 4.8 |
R38N-19 | 38 | 19 | 500 | 400 | 5.5 |
R38S-18 | 38 | 18 | 560 | 460 | 6 |
R51L-38 | 51 | 38 | 550 | 450 | 6 |
R51L-36 | 51 | 36 | 550 | 450 | 7.6 |
R51N-36 | 51 | 36 | 800 | 630 | 7.6 |
R51N-33 | 51 | 33 | 800 | 630 | 8.4 |
R51S-30 | 51 | 30 | 930 | 730 | 9.4 |
T76N-49 | 76 | 49 | 1600 | 1200 | 16.5 |
T76S-45 | 76 | 45 | 1900 | 1500 | 19 |
T30-11 | 30 | 11 | 320 | 260 | 3.3 |
T30-14 | 30 | 14 | 275 | 220 | 2.9 |
T30-16 | 30 | 16 | 245 | 190 | 2.7 |
T40-16 | 40 | 16 | 660 | 525 | 7.1 |
T40-20 | 40 | 20 | 540 | 425 | 5.6 |
T52-26 | 52 | 26 | 930 | 730 | 10 |
T73-56 | 73 | 56 | 1035 | 830 | 10.8 |
T73-53 | 73 | 53 | 1160 | 970 | 14 |
T73-45 | 73 | 45 | 1600 | 1270 | 17.5 |
T103-78 | 103 | 78 | 2270 | 1800 | 25 |
T103-51 | 103 | 51 | 3660 | 2670 | 44 |
Dirección de la rosca | hacia la izquierda / hacia la derecha | ||||
Rosca estándar | ISO 10208 / ISO1720 / otros estándares internacionales |
