Barras de Perforación con Martillo en Fondo (DTH); Tubos de Perforación

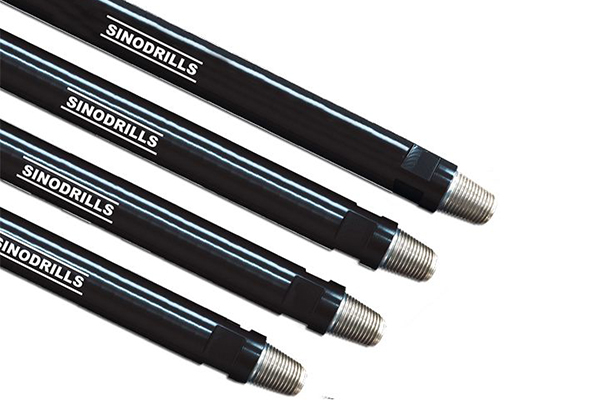

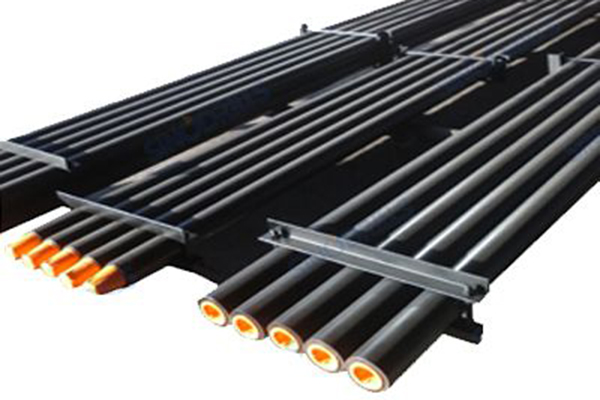

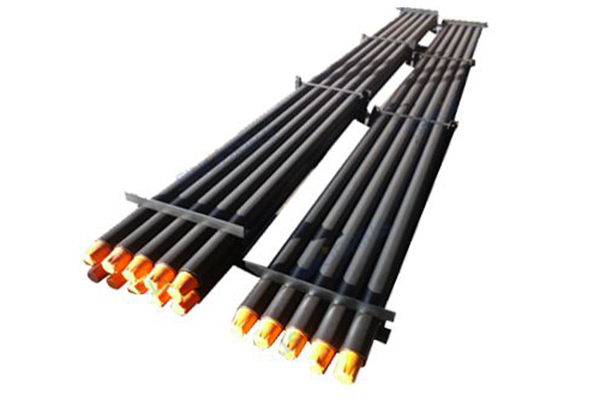

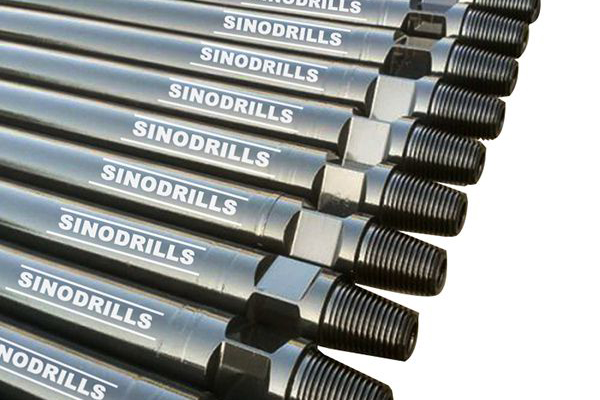

Las barras de perforación con martillo DTH transmiten aire comprimido para alimentar el martillo para completar el trabajo de perforación.

Características

Disponibles en una gama completa de tamaños a elegir, adecuados para diferentes tipos de sistemas de perforación DTH;
Las barras están hechas de acero estirado en frío, con alta precisión de fabricación;

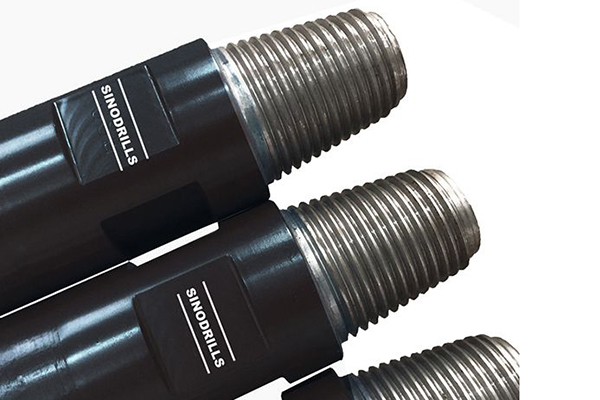

La unión roscada está firmemente conectada a la barra por soldadura por fricción;
El proceso de nitruración le da a las juntas roscadas una buena dureza, excelente resistencia al desgaste y vida útil prolongada.

Aplicaciones

Minería, canteras, perforación de pozos de agua, perforación de pozos geotérmicos, pilotes de cimientos, etc.

Consulta

Parámetros

Tubería de Perforación GES

Tubos de perforación DTH estándar

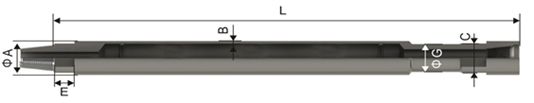

mm	mm	mm	mm	Conexión de junta
Diá. externo A	Espesor de la pared B	Longitud efectiva L	Planos de llave C/G	Tipo de rosca
76	5.5	1000/1500/2000 3000	57/65	2 3/8” REG
76	6.5	1000/1500/3000 4000/5000/6000	65	2 3/8” REG
89	5.5	1000/1500/2000 3000	65	2 3/8” REG, 2 3/8” IF
89	6.5	1000/1500/2000 3000/4500/6000	65	2 3/8” REG, 2 3/8” IF
102	6.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
102	8.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
114	6.5	1000/1500/2000 3000/4500/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
114	8.5	1500/2000/3000 4000/5000/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
127	10	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
127	19	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
140	11	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,
140	19	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,

Tubo de Perforación GSE

Estilo carrusel de Schramm

mm	mm	mm	mm	mm	mm	Conexión
Diá. externo A	Espesor de pared B	Longitud L	Longitud transversal C	Longitud plana E	Diá. de cavidad G	Rosca
89	9.35	6096	82	70	70	2 3/8”IF
89	8.56	6096	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF
89	8.56	7620	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF

Tubo de perforación GSE

Atlas copco-Ingersill Rand T4 IRT4

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Conexión
Diámetro A	Espesor de pared B	Longitud L	Planos de llave E	Diá. de cavidad G	Punta hexagonal M	Tipo de rosca
102	8.38	6350	89	89	95	2 7/8” REG
102	8.38	7620	89	89	95	2 7/8” REG
114	8.56	6350	89	102	86	3 1/2” REG
114	8.56	6350	89	102	86	2 7/8” IF
114	8.56	7620	89	102	86	3 1/2” REG
114	8.56	7620	89	102	86	2 7/8” IF
114	12.70	7620	89	102	86	3 1/2” REG
114	19.05	6350	89	102	86	3 1/2” REG
114	19.05	7620	89	102	86	3 1/2” REG
127	9.19	6350	89	102	89	3 1/2” REG
127	9.19	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	19.05	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	12.70	7620	89	102	89	3 1/2” REG
140	12.70	6350	89	127	86	3 1/2”Beco
140	12.70	7620	89	127	86	3 1/2”Beco
140	12.70	6350	89	127	86	4FH
140	12.70	7620	89	127	86	4FH
140	19.05	6350	89	127	86	3 1/2”Beco
140	19.05	7620	89	127	86	3 1/2”Beco
140	19.05	6350	89	127	86	4FH
140	19.05	7620	89	127	86	4FH

Tubo de perforación GSE

Estilo Schramm T64

mm	mm	mm	mm	mm	mm	Rosca
Diá. externo A	Espesor de pared B	Longitud L	Longitud transversal C	Longitud plana E	Dist. del hombro G	Conexión
114	8.5	6000	98	51	95	3 1/2” REG
114	8.5	6000	45	51	57	3 1/2” REG

Tubo de perforación GSE

Tubo de perforación CP650

mm	mm	mm	mm	mm	mm	Conexión
Diá. externo A	Espesor de pared B	Longitud L	Longitud transversal C	Longitud plana E	Dist. del hombro G	Rosca
114	8.56	6096	95	38	152	3 1/2” REG
114	8.56	6096	95	38	152	3 1/2” REG

Tubo de perforación GSE

Tubos de perforación para CM (CM760/780)

mm	mm	mm	mm	mm	mm	Conexión
Diá. externo A	Espesor de pared B	Longitud L	Longitud transversal C	Longitud plana D	Longitud transversal E	Rosca
102	8.5	4400	86	76	76	2 1/2”Z, 3 1/2” REG
102	8.5	5000	86	76	76	2 1/2”Z, 3 1/2” REG

Tubo de perforación GSE

Atlas Copco Roc F6/L6/L8

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Conexión
Diá. externo A	Espesor de pared B	Longitud L	Longitud transversal C	Longitud plana E	Longitud transversal G	Rosca
76	6.3	4000	——	——	——	2 3/8” REG
76	6.3	5000	——	——	——	2 3/8” REG
89	6.3	4000	——	——	——	2 3/8” REG
89	6.3	5000	——	——	——	2 3/8” REG
89	6.3	6000	——	——	——	2 3/8” REG
89	8.8	6000	——	——	——	2 3/8” REG
102	6.3	4000	——	——	——	2 7/8” REG
102	6.3	5000	——	——	——	2 7/8” REG
102	6.3	6000	——	——	——	2 7/8” REG
114	6.3	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	4 1/2” REG

Tubo de perforación GSE

Tubos de perforación para máquinas Sandvik/Drilltech D25/D40K

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Conexión
Diá. externo A	Espesor de pared B	Longitud L	Longitud transversal C	Longitud plana E	Longitud transversal G	Rosca
89	8.00	6096	70	317.5	83	2 3/8”IF
114	8.56	6096	76	317.5	102	3 1/2”REG
114	8.56	6096	76	317.5	102	2 7/8”IF
114	8.56	7620	76	317.5	102	3 1/2”REG
114	8.56	7620	76	317.5	102	2 7/8”IF
114	8.56	9144	76	317.5	102	3 1/2”REG
114	12.7	7620	76	317.5	102	3 1/2”REG
114	12.7	9144	76	317.5	102	3 1/2”REG
114	19.05	7620	76	317.5	102	3 1/2”REG
127	12.7	7620	76	317.5	102	3 1/2”REG
127	12.7	9144	76	317.5	102	3 1/2”REG
127	19.05	9144	76	317.5	102	3 1/2”REG
127	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	9144	76	317.5	117	3 1/2”Beco
